도시가스(LNG) Part 1_전기방식 시공 및 설치방법

도시가스 전기방식?

- 지하매설배관은 일차적으로 피복을 입혀 시공이 되지만 자연 부식이나 외부의 다른 요인 즉, 지하철이나, 상·하수도관에 의한 전기적 간섭 등으로 인한 배관 부식 손상을 염려하지 않을 수 없다. 이러한 가스배관 의 부식 손상을 방지하기 위하여 내 식성 배관 재료를 사용하거나 피복과 전기방식 및 배관 절연 등의 방법들을 사용하고 있다.

---

기준전극 설치

1) 기준전극은 가능한 배관의 직상부에 위치시키고, 전극의 하부는 토양 중에 4∼5㎝정도 묻히도록 하되, 사정이 여의치 않을 경우는 전극의 하부가 충분히 접지되도록 한다.



2) Mg양극과 배관연결 측정선, 기준전극(기준전극 매설시) 등은 전선의 색깔이나 전선 마감캡 등의 색깔로 구분한다.

예) 측정선: 흑색 / 양극선: 적색ㆍ녹색 / 아연전극: 황색 / 보호관 : 청색

---

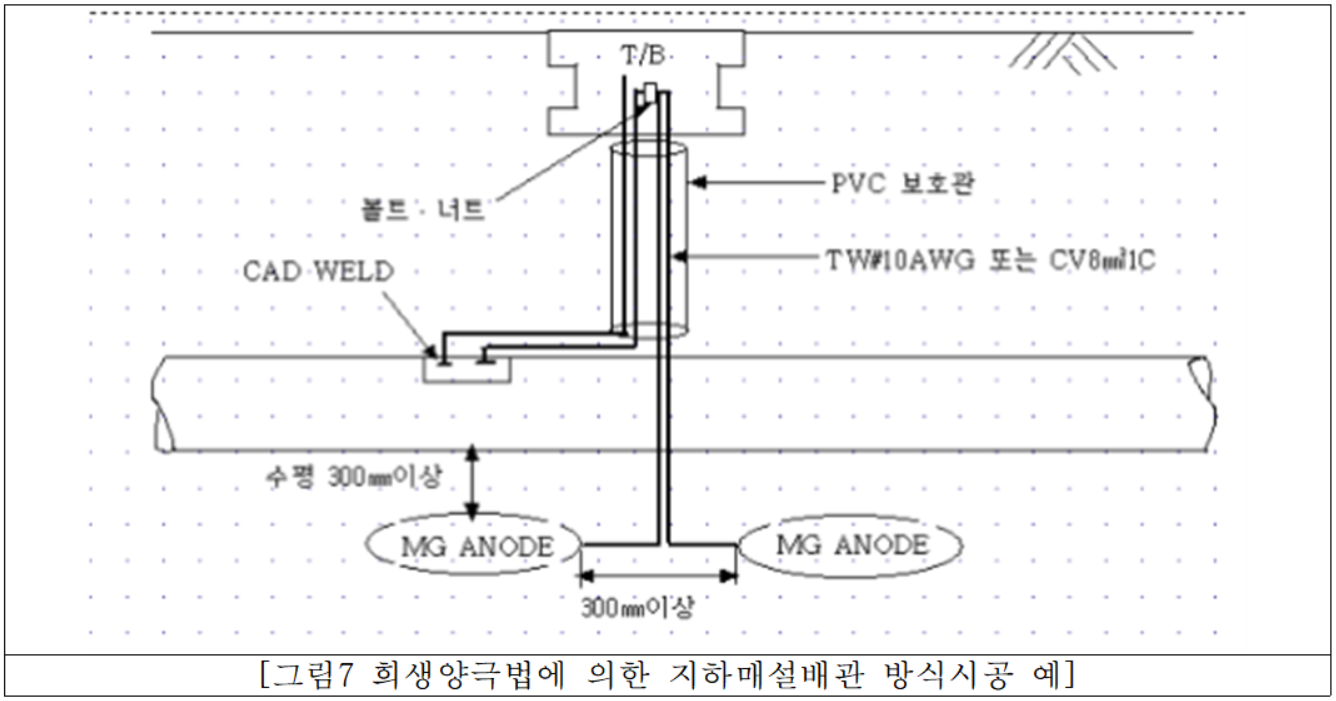

희생양극법에 의한 지하매설배관 전기방식 시공

1) 양극은 배관에서 수평으로 가능한 30cm이상 이격 설치하며, 한 지점에 2개 이상의 양극을 설치할 경우 양극간의 간격은 30cm이상이 되도록 설치한다. 단, 이때 양극은 배관의 밑면보다 깊게 설치한다.



2) 양극의 리드선과 배관에 연결된 측정용 전선의 굵기는 TW#10AWG(단선의 외경 2.588mm이상) 또는 CV 8mm2 1C이상으로 설치하며, 보호관은 PVC 전선관 등으로 T/B 하부까지 설치한다.



3) 리드선 설치 시 피복손상이 있거나 중간을 연결하여 사용할 수 없으며, 관리 중 피복손상부위와 결선 연결 보수작업은 전기절연용 비닐접착테이프로 견고하게 감아 구분할 수 있도록 조치하여야 한다. 단, 양극을 집중적으로 설치할 경우 지중에서 연결 부위는 에폭시로 절연하거나 고무절연테이프로 절연 후 전기절연용 비닐접착테이프를 감아 절연조치를 한다.



4) T/B함 내의 리드선 끝은 Terminal단자를 설치하여 Bolt 및 Nut 등으로 연결 및 분리할 수 있도록 설치한다. 다만, 기 설치된 T/B의 양극 리드선과 배관에 연결된 측정용 전선의 끝 부분을 규정된 색으로 19mm이상 튜브나 테이프로 감아서 구분할 수 있도록 조치한다.



5) 양극의 리드선과 배관에 연결된 측정용 전선은 되 메우기를 할 경우 단선 등을 우려하여 충분한 여유를 두어야 한다.

---

강재보호관(이중관) 설치

1) 보호관의 전기방식조치는 불필요하며 배관과 보호관 사이는 절연물로서 절연이 되도록 한다.



2) 강재보호관 부분의 배관과 강재보호관에는 T/B를 설치한다. 다만, 가스배관과 보호관 사이에 절연 및 유동방지조치가 된 보호관은 제외한다.



3) 배관이 보호관(이중관)내에 설치 시 다음 각 호의 해당하는 경우 이중관 내 배관은 전기방식조치를 생략할 수 있다.

3-1). 배관과 이중관 사이를 시멘트몰탈로 채우는 경우

3-2). 흄관 및 콘크리트 피트 내 설치하는 경우

3-3. 기타 전기방식이 불필요하다고 판단되는 조치를 하는 경우



T/F로 연결된 입상관의 지하매설부 전기방식조치

- 폴리에틸렌관과 T/F로 연결된 폴리에틸렌피복강관의 입상관 지하매설부분은 도장손상이 없도록 조치하면 별도의 전기방식 조치가 불필요하다. 단, 지하매설배관의 길이가 2m를 넘을 경우는 전기방식조치를 한다.



다이오드 설치

- 절연조치된 두 배관의 전위차 및 방식배관과 비방식배관, 방식배관 사이의 전위차에 의해 발생되는 점핑부식 방지와 낙뢰 등에 의한 이상전압 유입시 절연체를 보호하기 위해 필요한 경우 다이오드를 설치하며, 다이오드 설치시 다이오드박스는 전기설비방폭기준에 적합하게 설치



출처: 한국가스안전공사_전기방식의 일반이론 및 방식전위 측정실험, 2306 전기방식 검사업무지침 전문
